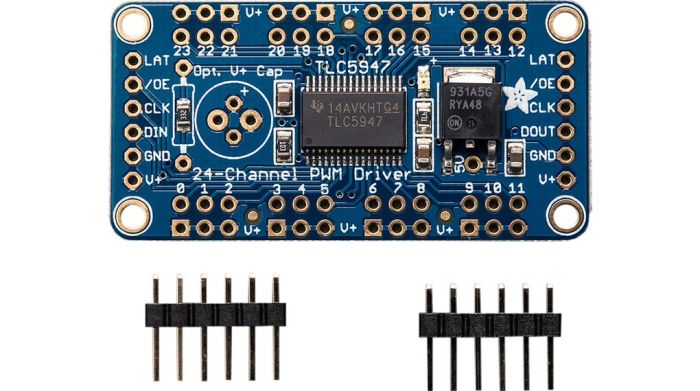

24-Channel 12-bit PWM LED Driver - SPI Interface - TLC5947

Er zijn slechts drie "SPI"-pinnen nodig om gegevens te verzenden (onze Arduino-bibliotheek laat zien hoe u digitale microcontroller-pinnen kunt gebruiken). Het beste van alles is dat het ontwerp volledig koppelbaar is. Zolang er genoeg stroom is voor alle boards, kun je er zoveel aan elkaar koppelen als je wilt, als een klein spoor van blauwe PCB's dat zich uitstrekt tot in de zonsondergang.

Elk van de 24 uitgangen heeft een constante stroom en een open drain. Je kunt meerdere LED's in serie aansturen, met een V+ anodevoeding tot 30V. Als je iets wilt aansturen waarvoor een digitale invoer nodig is, moet je een pullup-weerstand van de aandrijfpin naar je logische niveau gebruiken om de volledige golfvorm te creëren.

Er wordt één weerstand gebruikt om de stroom voor elk van de uitgangen in te stellen, de constante stroom betekent dat de LED-helderheid niet varieert als de voeding wegvalt. We gebruiken een weerstand van 3,3 K voor ongeveer 15 mA, maar je kunt er een doorlopende weerstand overheen solderen als je die waarde wilt wijzigen. Raadpleeg het datablad van de TLC5947 voor details over weerstand-stroomwaarden.


Meer informatie
Artikelnummer A01043
Merk SOS-Electronics
Garantie 2 Jaar
