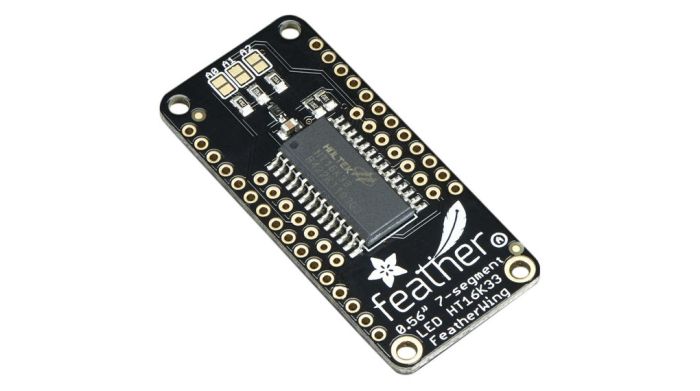

4-Digit 7-Segment LED Matrix Display FeatherWing

4-Digit 7-Segment LED Matrix Display FeatherWing

Een Featherboard zonder ambitie is een Featherboard zonder FeatherWings! Dit is het 4-cijferige 7-segment LED-matrixdisplay FeatherWing! Deze FeatherWing-rugzak met 7 segmenten maakt het heel eenvoudig om een ​​4-cijferig numeriek display met decimalen en zelfs 'tweede dubbele punten' toe te voegen voor het maken van een klok.

Deze versie wordt niet geleverd met een LED-matrix. Het is ook verkrijgbaar in combopakketten van blauw, groen, rood, wit of geel, die we aanbevelen, omdat u weet dat u een werkende LED-matrix heeft. Werkt niet gegarandeerd met andere 7-segmentmodules.

7-segmentmatrices zoals deze zijn 'multiplex' - dus om alle zeven-segment-LED's te besturen heb je 14 pinnen nodig. Dat zijn veel pinnen, en er zijn driverchips zoals de MAX7219 die een matrix voor je kunnen besturen, maar er moet veel bedrading worden aangelegd en ze nemen veel ruimte in beslag. Hier bij Adafruit voelen we jouw pijn! Zou het tenslotte niet geweldig zijn als je een matrix zou kunnen besturen zonder veel bedrading? Dat is waar deze LED Matrix FeatherWings in het spel komen!

De LED's zelf maken geen verbinding met de Feather. In plaats daarvan doet een matrixdriverchip (HT16K33) het multiplexen voor u. De Feather stuurt eenvoudigweg i2c-opdrachten naar de chip om hem te vertellen welke LED's moeten oplichten, en deze wordt voor u afgehandeld. Dit neemt veel werk en pinvereisten van de Feather weg. Omdat het alleen I2C gebruikt voor bediening, werkt het met elke Feather en kan het de I2C-pinnen delen voor andere sensoren of beeldschermen.
