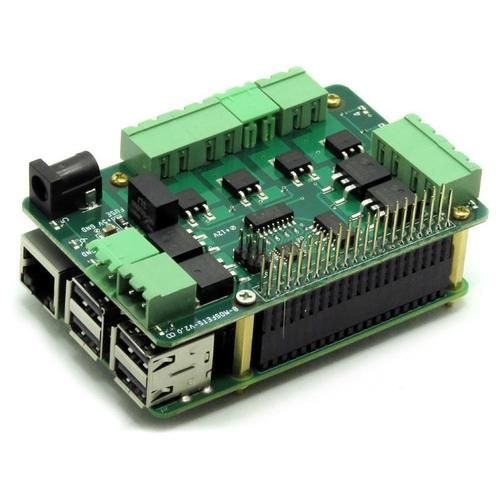

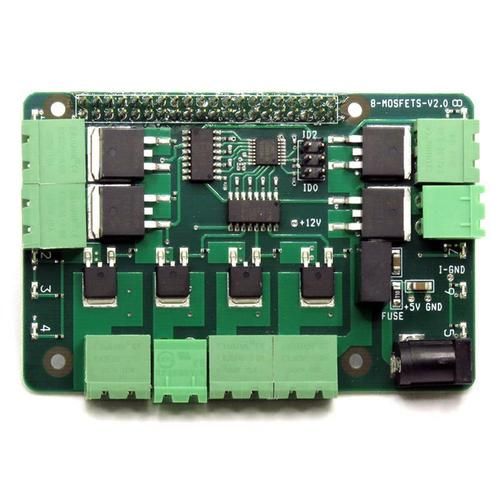

De 8-MOSFETS-kaart is een stapelbare, op een DIN-rail monteerbare solid-state power driver voor de Raspberry Pi.

Wanneer hardware-ontwerpers hoge belastingen willen aansturen met een microprocessor, wenden ze zich meestal tot relais, deels omdat relatief goedkope relais onder de meeste omstandigheden nog steeds redelijk betrouwbaar zijn. Hoewel ze de neiging hebben om goed te presteren onder wisselstroombelastingen, schieten ze echter tekort wanneer ze worden geconfronteerd met hoge gelijkspanningen, snelle schakeltijden en duurzaamheidseisen.

Hier komt de 8-MOSFET om de hoek kijken - hij heeft vier hoogspanningskanalen die 10A / 24V-belastingen kunnen aansturen en vier hoogspanningskanalen die belastingen van 2A / 240V kunnen aansturen.

Industriële betrouwbaarheid tegen een redelijke prijs
Ontworpen voor de industriële automatiseringsmarkt waar betrouwbaarheid van cruciaal belang is, kan de 8-MOSFET-kaart vier hoogspanningsbelastingen (24 VDC bij 10 A) en vier hoogspanningsbelastingen (240 VDC bij 2 A) aansturen. Tegelijkertijd brengt het prijskaartje het binnen het bereik van iedereen die prestaties en betrouwbaarheid waardeert voor hun domotica-projecten.

Het is ook gemakkelijk te gebruiken - 8-MOSFET maakt gebruik van insteekbare connectoren van industriële kwaliteit die veldinstallatie en foutopsporing vergemakkelijken en de kaarten gemakkelijk te gebruiken maken wanneer meerdere kaarten gestapeld zijn. Status-LED's geven aan of MOSFET's zijn in- of uitgeschakeld.

Schaalbaar - tot acht kaarten kunnen op een enkele Raspberry Pi worden gestapeld, waardoor uw Pi tot 64 ladingen kan aansturen! En omdat de 8-MOSFET alleen de I²C-interface bezet, heb je nog steeds 24 GPIO-pinnen om voor andere toepassingen te gebruiken.

Snel schakelen
Traditionele relais schakelen hun belastingen door mechanisch bewegende bladen. Als gevolg hiervan is hun schakeltijd vrij hoog - typisch tientallen milliseconden. Bovendien hebben bewegende delen de neiging te trillen, wat elektrische ruis veroorzaakt wanneer ze contact maken of verbreken. Voor toepassingen die snelle, schone schakeltijden vereisen, zal een MOSFET de klus klaren in minder dan 0,1 mS zonder elektrische ruis.

Hoog uithoudingsvermogen onder zware belasting
Terwijl traditionele relais een acceptabel uithoudingsvermogen hebben bij het schakelen van lage stromen, krimpt hun levensduur tot ergens in de buurt van 100.000 cycli bij hoge stromen. Dus als een relais één keer per minuut een grote belasting moet schakelen, kan het binnen een paar maanden het einde van zijn levensduur bereiken. Een MOSFET daarentegen heeft een bijna onbeperkte levensduur.

Energiebehoeften
De 8-MOSFETS-kaart heeft 5V nodig om te werken en kan worden gevoed door Raspberry Pi of via zijn eigen 2,1 mm barrel-connector. De kaart trekt ~ 10mA. Als er stroom staat op de barrel connector, is er geen andere voeding nodig voor de Raspberry Pi.

Software-interfaces
U kunt de 8-RELAY-kaart besturen door uw programma in de taal van uw keuze te schrijven met behulp van het opdrachtregelsysteem of de Python-driver. Het besturen van de MOSFETS vanuit de browser kan eenvoudig worden geïmplementeerd met behulp van het Node-Red-knooppunt dat we bieden (binnenkort beschikbaar).

Zelftest
De 8-MOSFETS-kaart kan vóór installatie worden getest door een eenvoudig commando vanaf de opdrachtregel uit te voeren. De kaart schakelt elke MOSFET in en uit met een interval van 0,5 seconde. De verlichting van de LED's zorgt ervoor dat alle relais werken. Optionele ladingen op elk kanaal kunnen het vertrouwen van de gebruiker in de hardware vergroten.

Compatibiliteit
De kaart is compatibel met alle 40-pins Raspberry Pi-versies van nul tot 4.

Alle gestapelde kaarten delen de I2C-bus en gebruiken slechts twee van de GPIO-pinnen van de Raspberry Pi om alle acht kaarten te beheren. Met deze functie blijven de resterende 24 GPIO's beschikbaar voor de gebruiker.

Twee opties voor DIN-rail montage

De 8-MOSFET ondersteunt twee verschillende DIN-rail oriëntaties:

Parallel aan de rail - voor een enkele kaart of een stapel met twee kaarten is de parallelle montagekit ideaal. Hoewel één kit technisch een willekeurig aantal kaarten kan ondersteunen, wordt deze mechanisch onstabiel zodra u twee of drie 8-MOSFET-kaarten op uw Raspberry Pi hebt gestapeld.

Loodrecht op de rail - Omdat elke kaart aan de DIN-rail is bevestigd met een speciale stalen beugel, biedt de loodrechte montagekit mechanische stabiliteit voor een willekeurig aantal kaarten. Dus zelfs met acht 8-MOSFET-kaarten op je Raspberry Pi, heb je nog steeds ruimte voor andere Raspberry Pi-uitbreidingskaarten.

Snelstartgids

Sluit uw 8-MOSFETS-kaart aan op uw Raspberry Pi en schakel het systeem in met slechts één 5V / 3A-voeding
Schakel I2C-communicatie in op Raspberry Pi met raspi-config
Installeer de 8-MOSFETS-software van github.com:
git clone https://github.com/SequentMicrosystems/8mosfet-rpi.git
cd / home / pi / 8mosfet-rpi
~ / 8mosfet-rpi $ sudo make install
~ / 8mosfet-rpi $ 8mosfet
Het programma zal reageren met een lijst met beschikbare commando's
Verbind uw belasting tussen pin 2 van een van de laadconnectoren en de positieve kant van uw externe voeding
Sluit de negatieve kant van uw externe voeding aan op pin 1 van de uitgangsconnectoren
Schakel de belasting in en uit met de bijbehorende opdracht.
