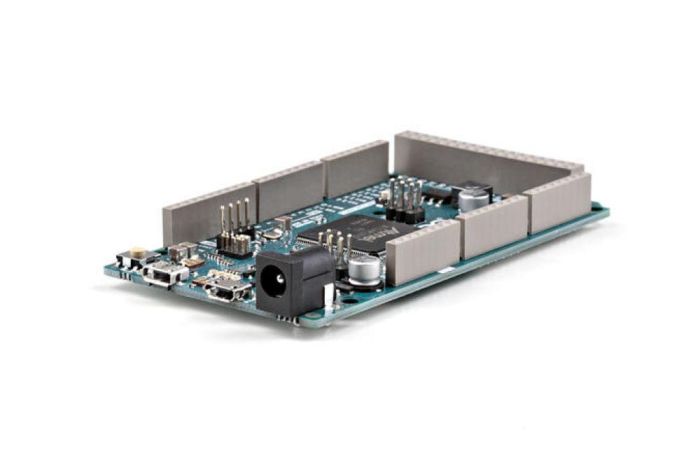

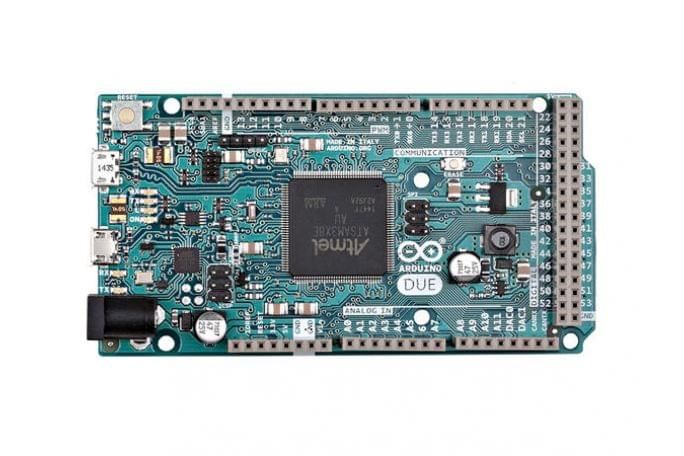

Arduino Due - SAM3X8E ARM

De Arduino Due is een microcontroller board gebaseerd op de Atmel SAM3X8E ARM Cortex-M3 CPU. Het is het eerste Arduino board gebaseerd op een 32-bit ARM microcontroller. Het heeft 54 digitale input / output pinnen (waarvan 12 kunnen worden gebruikt als PWM uitgangen) 12 analoge ingangen, 4 UARTs (hardware seriële poorten), een 84 MHz klok, USB OTG capabele verbinding, 2 DACs (digitaal naar analoog) , 2 TWI, een power jack, een SPI-header, een JTAG header, een resetknop en een wis-knop.

Waarschuwing: In tegenstelling tot andere Arduino boards werkt de Arduino Due op 3.3V. De maximale spanning die de I/O pinnen kunnen tolereren is 3.3V. Hogere spanningen zoals 5V op een I/O pin kan het systeem beschadigen.

Het bord bevat alles wat nodig is om de microcontroller te ondersteunen. Je sluit simpelweg het board aan op een computer met een micro-USB kabel, of gebruik een losse voeding of batterij om aan de slag te gaan. De Due is compatibel met alle Arduino shields die werken op 3.3V en voldoen aan de 1.0 Arduino pinout.

Eigenschappen

• Microcontroller: AT91SAM3X8E
• Bedrijfsspanning: 3.3V
• Ingangsspanning: 7-12V (aanbevolen)
• Digitale I/O Pinnen: 54 (waarvan 12 PWM output bieden)
• Analoge Input Pinnen: 12
• Analoge Output pinnen (DAC): 2
• Totale DC stroom op alle I/O lijnen: 130 mA
• DC Stroom voor 3.3V Pin: 800 mA
• DC Stroom voor 5V Pin: 800 mA
• Flash Geheugen: 512 KB beschikbaar voor gebruikersapplicaties
• SRAM: 96 KB (twee banken: 32 KB en 64 KB)
• Kloksnelheid: 84 MHz

Origineel Arduino product.
