Seeed Base Shield V2

Arduino Uno is tot nu toe het populairste Arduino-bord, maar het is soms frustrerend wanneer uw project veel sensoren of Leds vereist en uw jumperdraden in de war zijn. Het doel van het maken van de Grove - Base Shield is om je te helpen bij het wegwerken van breadboard en jump wires.
Met de rijke grove connectoren op het basisbord, kun je alle grove modules heel gemakkelijk toevoegen aan de Arduino Uno!

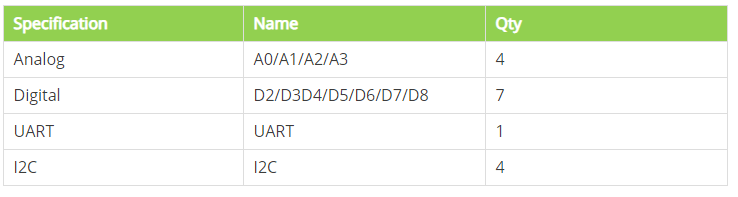

Er zijn 16 grove connectoren in het basisschild, hier gebruiken we een tabel om de details te tonen.

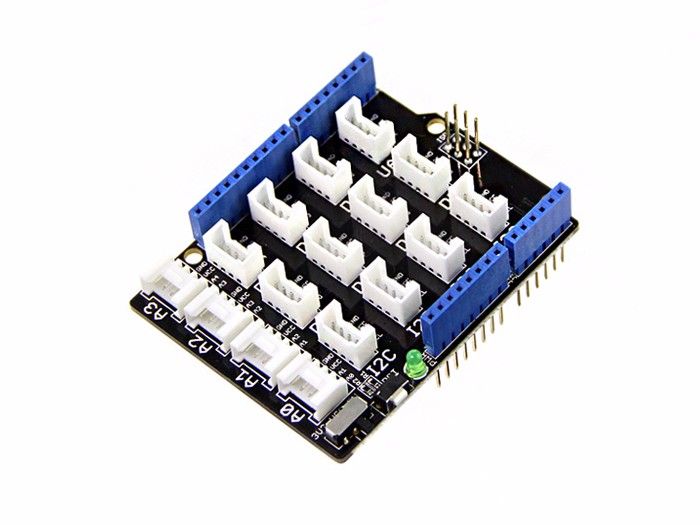

Afgezien van de rijke grove connectoren, op het bord kun je ook een RST-knop zien, een groene LED om de stroomstatus, ICSP-pin, een tuimelschakelaar en vier rij pinouts aan te geven. Het is niet nodig om de RST-knop en de LED uit te leggen, maar u moet echt weten onder twee functies die erg belangrijk zijn voor uw gebruik.

1. vermogen compatibel:

Elke Grove-connector heeft vier draden, waarvan één de VCC is. Niet elke hoofdprint van een micro-controller heeft echter een voedingsspanning van 5 V nodig, sommige hebben 3,3 V nodig. Daarom voegen we een stroom-tuimelschakelaar toe aan Base Shield v2, zodat u via deze schakelaar de geschikte spanning van het hoofdbord van de microcontroller kunt selecteren dat u gebruikt.

Als u bijvoorbeeld Arduino UNO gebruikt met Base Shield v2, zet u de schakelaar op 5v; tijdens het gebruik van Seeeduino Arch met Base Shield v2, zet de schakelaar op 3.3v.

2. Boord compatibel:

De pinout van Base Shield V2 is hetzelfde als Arduino Uno R3, maar Arduino Uno is niet de kaart waarop het Base Shield V2 compatibel is, hier hebben we de boards vermeld die we hebben bevestigd en die kunnen worden gebruikt met Base Shield V2.

Arduino Uno / Seeeduino V4.2 / Arduino Mega / Seeeduino Mega / Seeduino LoraWan / Arduino Leonardo / Seeeduino Lite / Arduino 101 / Arduino Due / Intel Edison / Linkit One

Product Specificaties

• Merk: Seeed
• Garantie: 2 jaar

Fysieke eigenschappen

• Gewicht: 40g
• Afmetingen: 69 x 53 x 23mm
• Aantal knoppen

Inbegrepen Meegeleverd:

• 1x Base Shield V2

Extra:

• Wiki
