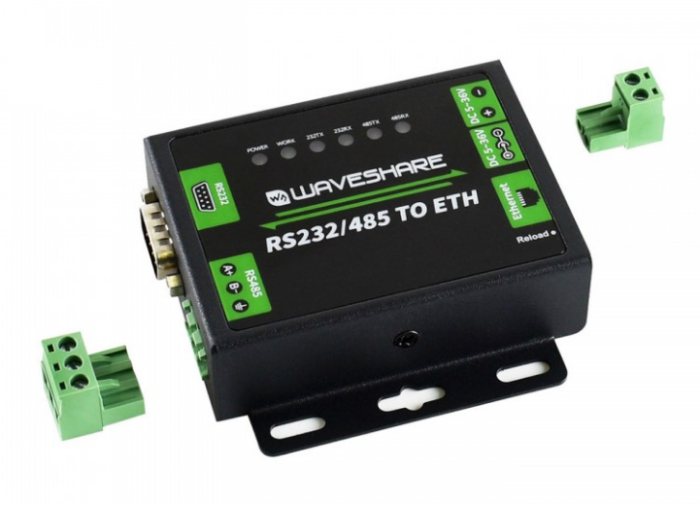

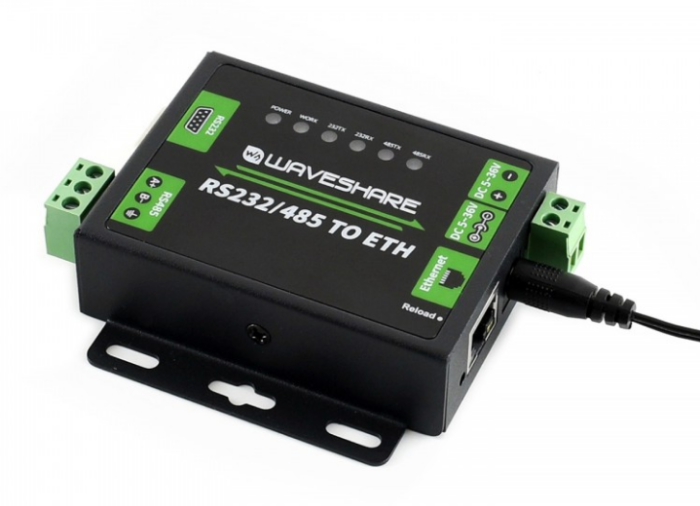

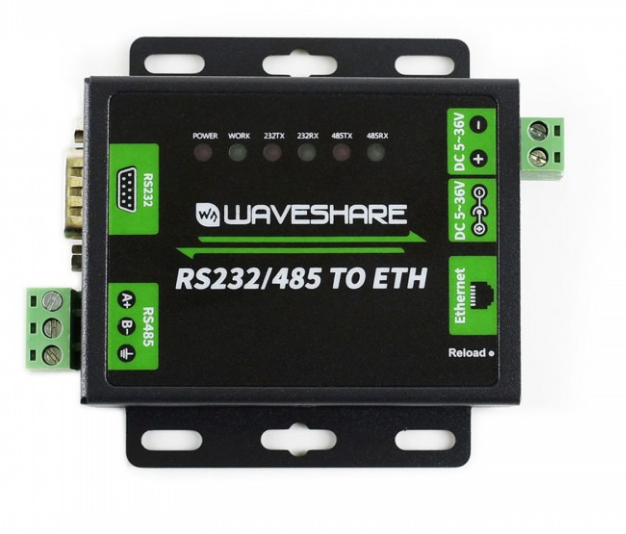

Industrial RS232/RS485 to Ethernet Converter for EU

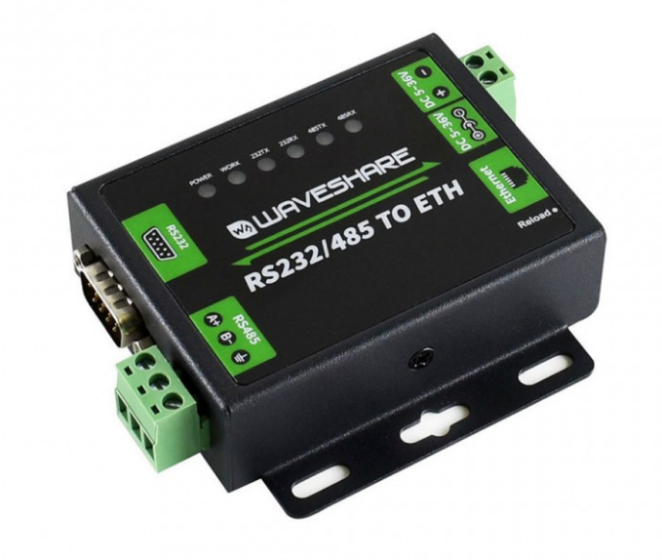

De RS232 / 485 TO ETH is een industriële RS232 / RS485-naar-Ethernet-converter, die bidirectionele transparante datatransmissie mogelijk maakt tussen RS232 / RS485 en RJ45-poort Ethernet, zelfs tegelijkertijd kan deze worden geconfigureerd via een webpagina.

Product Specificaties

• Merk: Waveshare
• Garantie: 2 jaar

Features overig

• M4-serie 32-bit ARM-processor met tot 120 MHz frequentie, hoge snelheid, stabiel en betrouwbaar
• 10 / 100M Auto-MDI / MDIX ethernet-interface, ongeacht cross-over of straight-through kabel
• Zowel RS232- als RS485-interface maken het mogelijk om tegelijkertijd onafhankelijk te werken, zonder elkaar te storen
• Configureerbare baudrate (600bps ~ 230.4Kbps), ondersteunt vijf opties voor pariteitscontrole: Geen, Oneven, Even, Markeren, Spatie
• Multi-indicatoren, voor monitoring van communicatie- en werkstatus
• Beschikbare werkmodi: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (ondersteunt GET en POST)
• Configureerbaar via webpagina, AT-opdrachten, serieel protocol en netwerkprotocol, biedt configuratieprotocol dat kan worden geïntegreerd in uw eigen software
• KeepAlive-mechanisme, detecteert verbroken verbinding, automatisch opnieuw verbinden
• Firmware kan via het netwerk worden geüpgraded
• Herstel naar fabrieksinstellingen via software en / of hardware
• Wordt geleverd met standaard MAC-adres, dat kan worden aangepast
• Geleverde software: moduleconfiguratiesoftware, TCP / UDP-testtool, VCOM virtuele seriële poortsoftware
  Voorbeeldcode: hostcomputer (socket), VB, C ++, Delphi, Android, iOS, enz.

Ethernet:

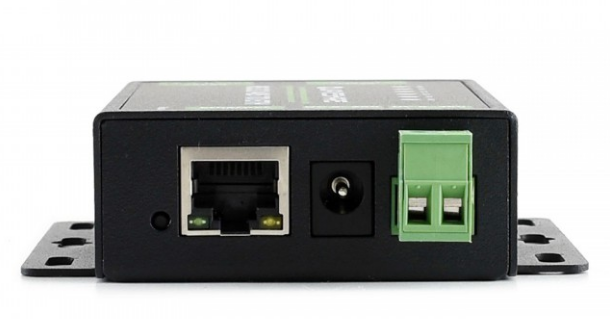

• Connector: 4-pins RJ45
• Communicatiesnelheid: 10 / 100Mbps
• Interface bescherming: 2KV elektromagnetische isolatie
• Protocollen: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, Websocket
• TX-cache: 16Kbyte
• RX-cache: 16 Kbyte

Compatibiliteit

• Ondersteunt Modbus, geschikt voor industriële toepassingen
• Ondersteunt Websocket, maakt bidirectionele transparante datatransmissie met RS232 / RS485-poort rechtstreeks via webpagina mogelijk
• Ondersteunt aangepaste hartslagpakketten, zorg ervoor dat de verbinding waarheidsgetrouw is, en voor het actief ophalen van sensorgegevens
• Ondersteunt aangepaste registratiepakketten, waarbij het geregistreerde pakket automatisch als identificatie wordt doorgegeven nadat de verbinding tot stand is gebracht, zodat verschillende apparaten kunnen worden onderscheiden
• Ondersteunt aangepaste webpagina, stelt gebruiker in staat om de moduleconfiguratiepagina aan te passen
• Ondersteunt RFC2217-achtig protocol, kan communiceren met apparaten waarvan de seriële instelling (baudrate, databit, enz.) Kan veranderen
• Ondersteunt time-out reboot (no-data reboot), zorgt voor een langdurige stabiele verbinding, configureerbare herstarttijd
• Ondersteunt DNS-domeinnaamresolutie, configureerbare DNS-server
• Ondersteunt DHCP, automatisch verkregen IP of statische IP

RS485 / RS232:

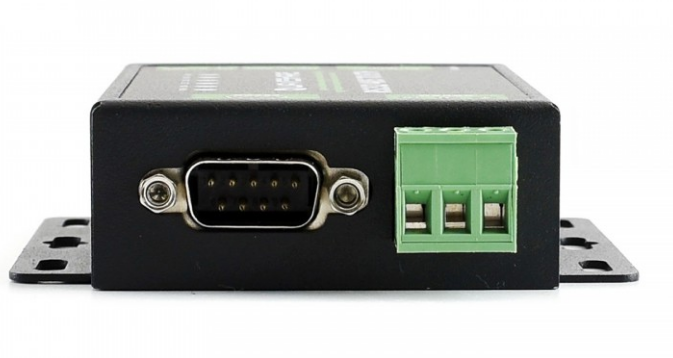

• Connector:
  RS485: schroefaansluiting (A +, B-, GND)
  RS232: DB9 mannelijk
• Gegevensbit: 5bit, 6bit, 7bit, 8bit
• Stopbit: 1, 2
• Pariteitsbit: Geen, Oneven, Even, Markeren, Spatie
• Baudrate: 600bps ~ 230.4Kbps
• TX-cache: 2Kbyte
• RX-cache: 2Kbyte
• Hardware flow control: RTS / CTS
• Interface bescherming:
  RS485: 2KV ESD-bescherming, bliksembestendig, anti-overspanning, overstroombeveiliging
  RS485-registers omhoog / omlaag: 2.2KΩ

Vermogen:

• Voeding: 5.0 ~ 36.0V (5V aanbevolen)
• Bedrijfsstroom: 86,5 mA (@ 5 V)
• Stroomverbruik: <1W
• Interface bescherming: reverse-proof, ESD-bescherming, anti-overspanning

Milieu:

• Bedrijfstemperatuur: -40 ~ 85 ° C
• Opslagtemperatuur: -40 ~ 105 °

Extra:
