ODROID H4 Mini-ITX Kit

ODROID H4 Mini-ITX Kit

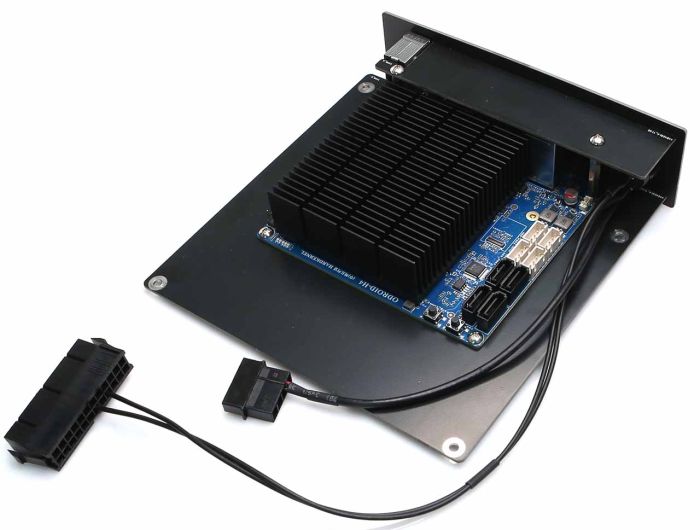

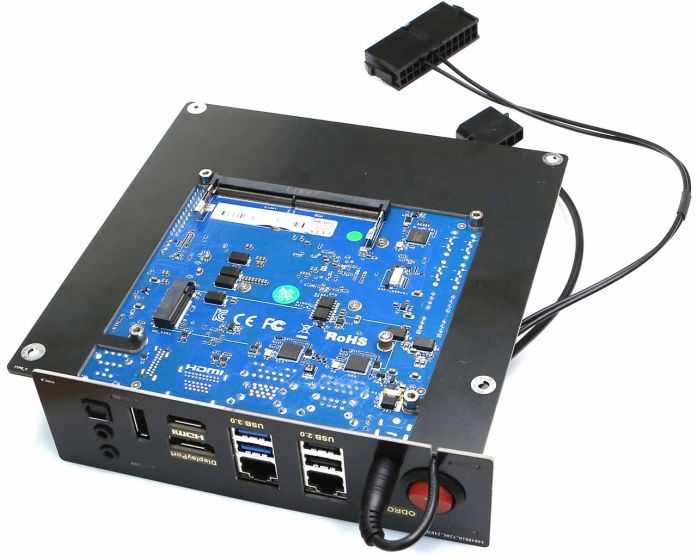

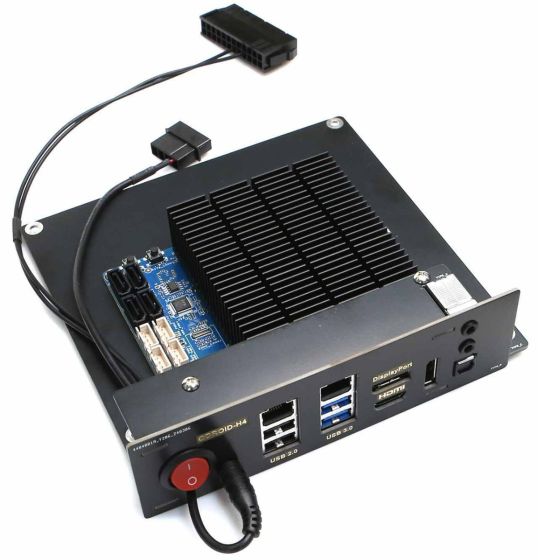

Dit is een kit die de vormfactor aanpast zodat het H4-bord op een Mini-ITX-behuizing voor een desktop-pc of een doe-het-zelf-NAS kan worden gemonteerd.

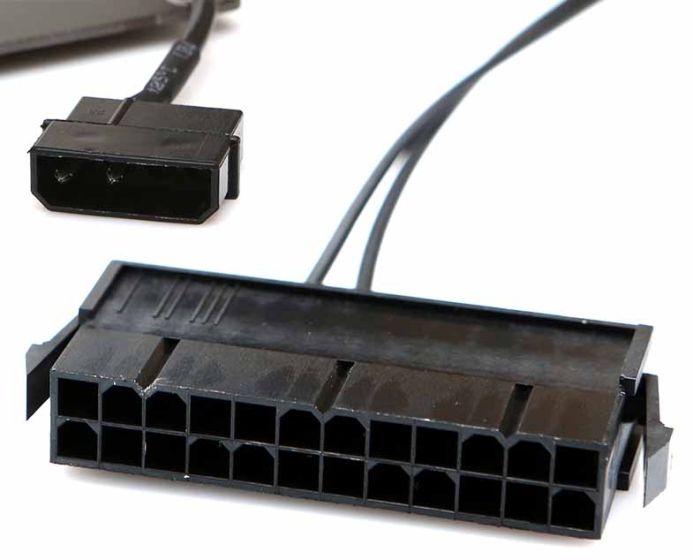

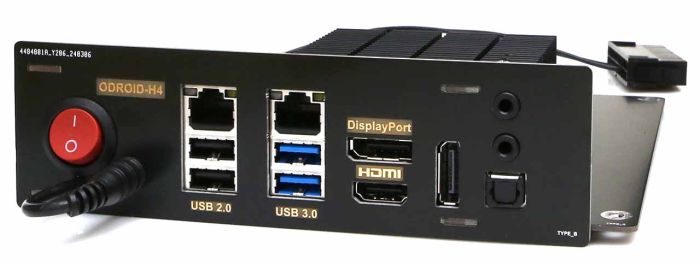

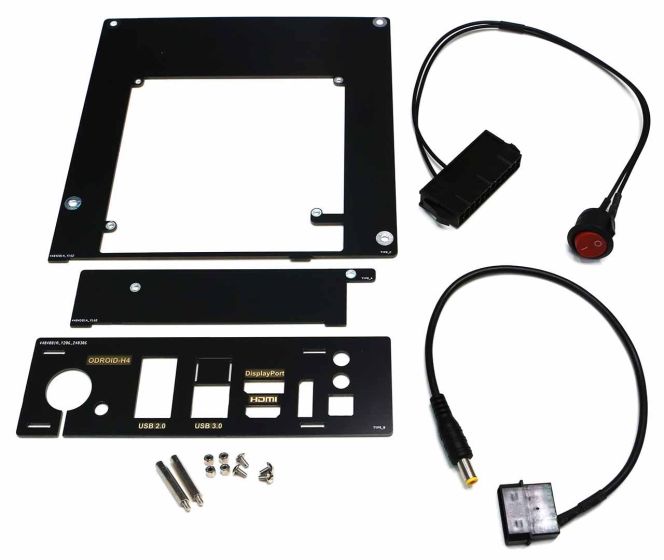

De kit bevat: Het basispaneel. Het IO-schildachtige achterpaneel plus steunpaneel. Noodzakelijke afstandhouders en schroeven. De 24-pins vrouwelijke ATX PSU start-aan/uit-schakelaar jumperbrugkabel plus de rode schakelaar (zoals weergegeven in de onderstaande foto). De MOLEX-naar-DC-stekkerkabel.

Daarom kunt u elk van de H4-kaarten van stroom voorzien met elke ATX PSU (inclusief SFF PSU).

Belangrijke notitie De ATX PSU brengt 12V naar het H4-bord. Als u SATA-harde schijven, SSD's of andere apparaten gebruikt, voed deze dan vanaf de ATX PSU, niet vanaf het H4-bord. Reden: een H4-bord kan schijven alleen correct van stroom voorzien als het zichzelf van stroom voorziet door een 19V/133W power brick, vooral tijdens de koude starttijd. Ondertussen zal zelfs een ATX PSU van laag niveau van 250+Watt geen problemen hebben om een ​​H4-bord en alle aangesloten randapparatuur van stroom te voorzien.

Als u een afzonderlijke grafische kaart gebruikt (met een optionele M.2 naar PCIe-adapter), gebruik dan een krachtigere ATX PSU om het stroomverbruik van de grafische kaart te dekken. De H4 Mini-ITX-kit is alleen ontworpen voor de H4-kaarten en is niet compatibel met de H2/H3-kaarten.
