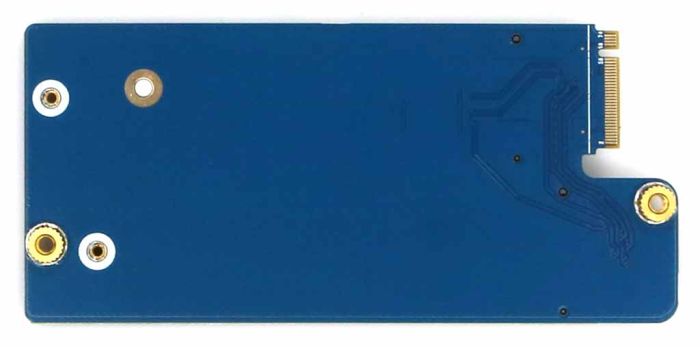

ODROID M.2 2×2 Card

M.2 card voor ODROID-H4 & H3

Na het commerciële succes van de NetCard 2.5 GbE voor de ODROID-H-serie, hebben we onderzocht hoe we nieuwe uitbreidingskaarten konden leveren om de veelzijdigheid van je ODROID-H3 of ODROID-H4 verder uit te breiden.

Opmerking: Dit product is niet compatibel met de ODROID-H2-serie.

De M.2-schroeven zijn vooraf geïnstalleerd. (2 stuks)

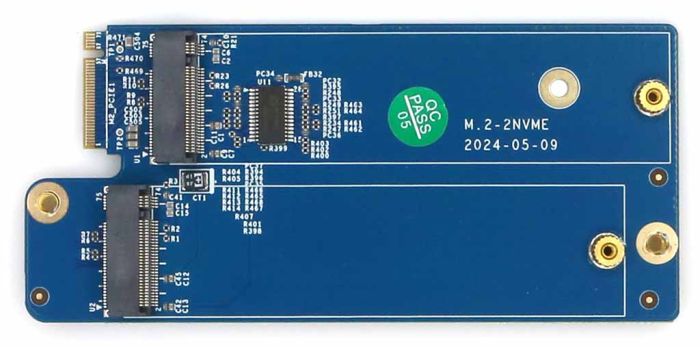

De M.2 2×2 kaart biedt twee M.2 PCIe Gen 3 x2 lanes-connectoren vanuit de PCIe Gen 3 x4 lanes van het moederbord. Hiermee kun je twee M.2-apparaten gebruiken: elke combinatie van NVMe-schijven, netwerkadapters, wifi-adapters, 5G-adapters, enz., die gebruikmaken van de bandbreedte van PCIe Gen 3 x2 lanes.

Omdat de PCIe Gen 3-configuratie (bifurcatie) is ingebed in Intel-microcode die tijdens de bouw in het BIOS-binbestand is geïntegreerd, moet je een andere versie van het BIOS flashen om een van deze twee nieuwe kaarten te gebruiken.

De M.2 2×2-kaart vereist een nieuw BIOS dat een 2×2 bifurcatie biedt. Je vindt dit BIOS ook op de Wiki-pagina's voor de H3 en H4.

Belangrijke opmerking: Zorg ervoor dat je het juiste BIOS selecteert, voor de H4 of voor de H3.

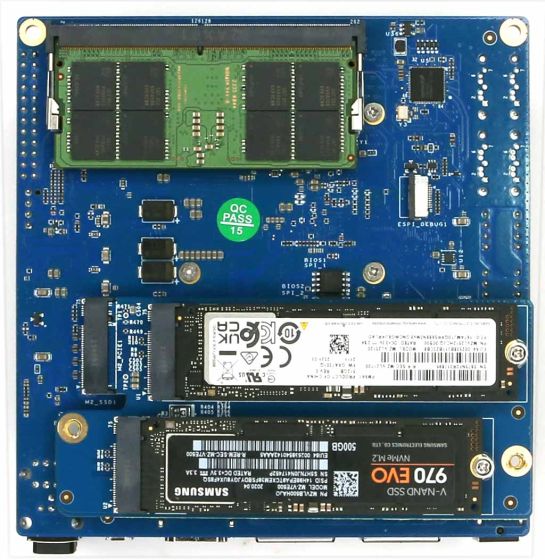

Net als de NetCard 2.5 GbE worden deze twee nieuwe kaarten onder het moederbord geïnstalleerd; ze schuiven in de M.2-connector van het moederbord en worden vervolgens vastgeschroefd om ze stevig te bevestigen.

Dankzij deze integratie zijn deze twee nieuwe kaarten compatibel met alle ODROID-H3- en ODROID-H4-serie. Houd er echter rekening mee dat als je hoge M.2-apparaten gebruikt, je mogelijk een behuizing moet kiezen die voldoende verticale ruimte aan de onderkant biedt.

Je kunt twee 2280-formaat M.2 PCIe-apparaten installeren, en elke sleuf heeft twee lanes van PCIe 3.0 (2 x 8GT/s).

Meerdere M.2 SSD's kunnen worden geïnstalleerd met behulp van het JBOD (Just a Bunch of Disks) concept. Aangezien er slechts twee PCIe lanes per slot worden gebruikt, kun je nog steeds toegang krijgen tot bestanden met een snelheid van maximaal 1600~1800MB/s, zij het op halve snelheid van de oorspronkelijke PCIe.

Of je kunt PCIe-apparaten zoals wifi, ethernet, 4G/5G-modem, AI-versneller TPU/NPU, enz. installeren in M.2-vormfactor. Je kunt bijvoorbeeld ook een Google Coral Dual Edge TPU en NVMe tegelijkertijd gebruiken, die elk twee PCIe-lanes gebruiken.

Terwijl je een SSD op PCIe Gen 3 x2- of x1-snelheid houdt, wil je een van de verschillende extra netwerkadapters, een PCIe wifi-adapter, een 5G-adapter, een PCIe AI-adapter, enz. gebruiken.

Als je doel is om een M.2 NVMe SSD op maximale snelheid (4 x 8GT/sec) te gebruiken, blijf dan de PCIe Gen 3 x4-lanes volledig toewijzen aan de NVMe SSD.
