ODROID M.2 4×1 Card

M.2 card voor ODROID-H4 & H3

Na het commerciële succes van de NetCard 2.5 GbE voor de ODROID-H-serie, hebben we onderzocht hoe we nieuwe uitbreidingskaarten konden leveren om de veelzijdigheid van je ODROID-H4 verder uit te breiden.

Opmerking: Dit product is niet compatibel met de ODROID-H2- en H3-serie.

De M.2-schroeven zijn vooraf geïnstalleerd. (4 stuks)

De M.2 4×1 kaart biedt in plaats daarvan vier M.2 PCIe Gen 3 x1 lanes-connectoren. Hiermee kun je vier M.2-apparaten gebruiken: elke combinatie van NVMe-schijven, netwerkadapters, wifi-adapters, 5G-adapters, enz., die gebruikmaken van de bandbreedte van PCIe Gen 3 x1 lane.

Omdat de PCIe Gen 3-configuratie (bifurcatie) is ingebed in Intel-microcode die tijdens de bouw in het BIOS-binbestand is geïntegreerd, moet je een andere versie van het BIOS flashen om een van deze twee nieuwe kaarten te gebruiken.

De M.2 4×1-kaart vereist dezelfde BIOS-versie als de NetCard 2.5 GbE. Je vindt dit BIOS op de Wiki-pagina's voor de H3 en H4.

Belangrijke opmerking: Zorg ervoor dat je het juiste BIOS selecteert, voor de H4 of voor de H3.

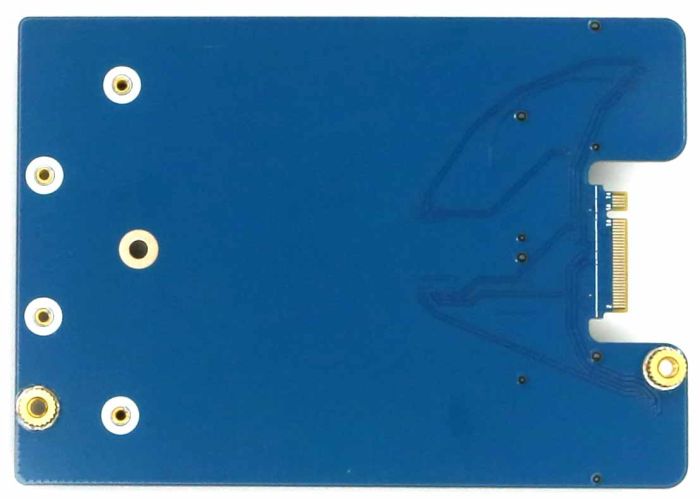

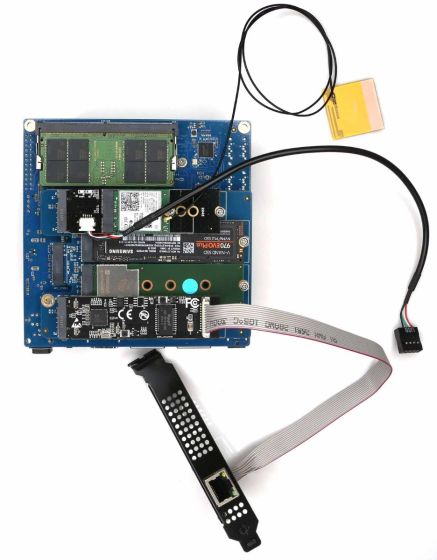

Net als de NetCard 2.5 GbE worden deze twee nieuwe kaarten onder het moederbord geïnstalleerd; ze schuiven in de M.2-connector van het moederbord en worden vervolgens vastgeschroefd om ze stevig te bevestigen.

Dankzij deze integratie zijn deze twee nieuwe kaarten compatibel met alle ODROID-H3- en ODROID-H4-serie. Houd er echter rekening mee dat als je hoge M.2-apparaten gebruikt, je mogelijk een behuizing moet kiezen die voldoende verticale ruimte aan de onderkant biedt.

M.2 4×1-kaart (compatibel met alleen de ODROID-H4-serie)

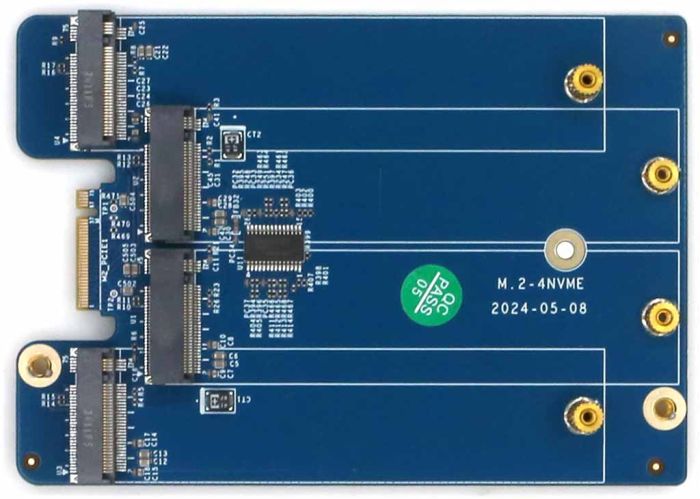

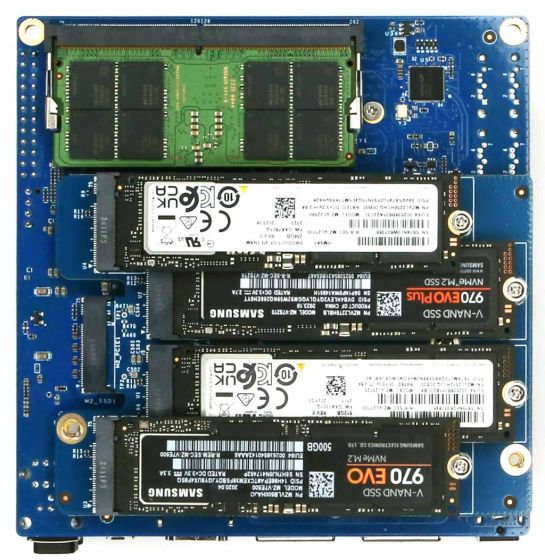

Je kunt vier 2280-formaat M.2 PCIe-apparaten installeren, en elke sleuf heeft één PCIe 3.0 lane (1 x 8GT/s).
