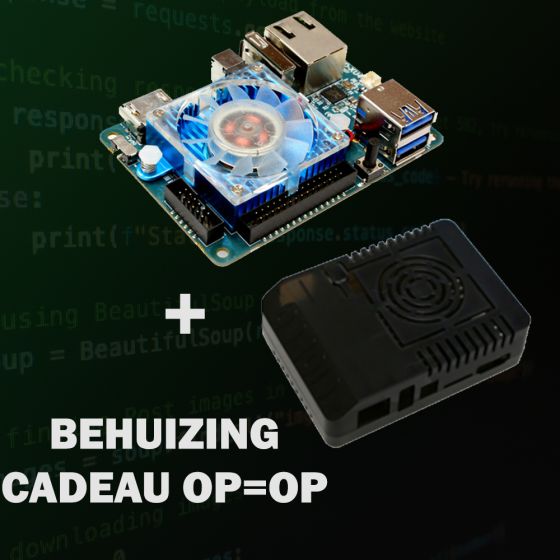

ODROID - XU4 + Behuizing Cadeau

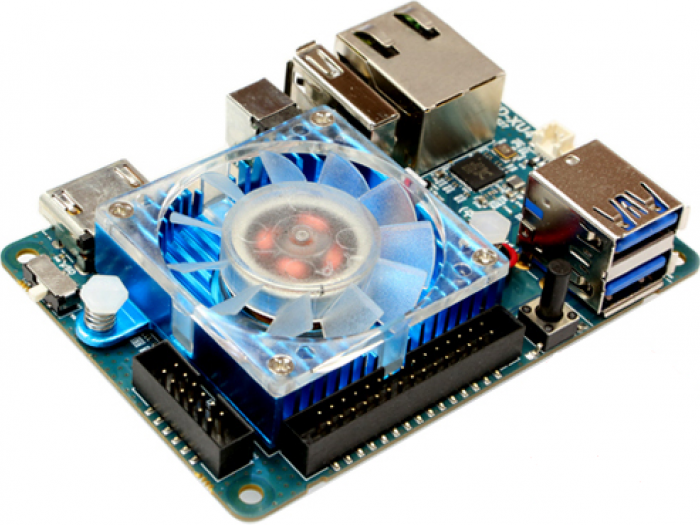

Meer informatie over de ODROID XU4

wordt aangedreven door ARM® big.LITTLE ™ -technologie, de Heterogeneous Multi-Processing (HMP) -oplossing.

ODROIDX U4 is een nieuwe generatie computerapparatuur met krachtigere, energiezuinigere hardware en een kleinere vormfactor. Het bord biedt open source-ondersteuning en kan verschillende Linux-versies draaien, waaronder de nieuwste Ubuntu 16.04 en Android 4.4 KitKat, 5.0 Lollipop en 7.1 Nougat.

Door de implementatie van de eMMC 5.0-, USB 3.0- en Gigabit Ethernet-interfaces, biedt de ODROID XU4 verbazingwekkende gegevensoverdrachtssnelheden, een functie die steeds vaker nodig is om geavanceerde verwerkingskracht op ARM-apparaten te ondersteunen.

Hierdoor kunnen gebruikers echt een upgrade in computergebruik ervaren, vooral met sneller opstarten, surfen op het web, netwerken en 3D-games.

Een MicroSD-kaart of een eMMC-module is vereist om het besturingssysteem op te starten. We raden ten zeerste een eMMC-module aan voor het sneller opstarten van het besturingssysteem, het sneller starten van applicaties, naadloze multitasking en efficiënte toegang tot de cloud.

OPMERKING:
1. De actieve koelventilator is standaard op de XU4-kaart gemonteerd. Het draait alleen als de CPU-belasting hoog is en de temperatuur van de CPU een minimale drempeltemperatuur bereikt. Zoals bij de meeste fans, kan een lichte brom worden verwacht wanneer deze actief is. De koelventilator kan zonder voorafgaande kennisgeving worden gewijzigd.

2. De passieve hoog-blauw-koellichaam gemonteerd op de XU4Q is te hoog om het XU4-shifter-schild en een ander extra schild te gebruiken.

CPU / RAM-PRESTATIES

We hebben verschillende benchmarks uitgevoerd om de rekenkracht op de XU4 te meten. Dezelfde tests werden uitgevoerd op de Raspberry Pi 3 Model B, ODROID-C1 +, ODROID-C2 en ODROID XU4.

De waarden van de testresultaten werden uniform geschaald voor vergelijkingsdoeleinden. De rekenkracht van de XU4 werd gemeten als ~ 7 keer sneller dan de nieuwste Raspberry Pi 3 dankzij de 2 Ghz Cortex-A15-kernen en een veel hogere 64-bits geheugenbandbreedte. Het gebruik van de XU4 als een computer biedt een "desktop-achtige" ervaring, in tegenstelling tot de trage prestaties van de meeste computers met één board!

Vooral voor ontwikkelaars is het compileren van code op de XU4 supersnel. De krachtige 2GB DDR3 RAM is een bijkomend voordeel waardoor de meeste programma's rechtstreeks op de XU4 kunnen worden gecompileerd.

SD / eMMC-PRESTATIES

De XU4 kan opstarten vanaf een MicroSD-kaart of een eMMC-module. Er is een gemakkelijk toegankelijke hardwareschakelaar aanwezig om de opstartinterface (MicroSD / eMMC) te selecteren. De MicroSD-interface ondersteunt ook de UHS-1-modus met hogere prestaties.

Bestandstoegang van een 512 MB bestand (lezen / schrijven) op drie verschillende opslagopties vertoont duidelijke prestatieverschillen.

De eMMC 5.0-opslag is ~ 7x sneller dan de MicroSD Class-10-kaart in leestests. De MicroSD UHS-1-kaart is ~ 2x sneller dan de MicroSD Class-10-kaart in leestests. De MicroSD UHS-1-kaart biedt een geweldige, goedkope optie voor veel toepassingen!

ODROID XU4

Schrijf commando
dd if = / dev / zero of = test oflag = direct bs = 8M count = 64

Lees commando
dd if = test van = / dev / null iflag = direct bs = 8M

De volgende eMMC 5.0-test is gedaan met een model van 16 GB.
8GB-model is langzamer dan 16GB.

USB 3.0 PRESTATIES

ODROID XU4

De XU4 heeft twee standaard USB 3.0 SuperSpeed-hostpoorten. Om de USB 3.0-prestaties te meten, hebben we een SSD aangesloten via een USB-SATA-brug JMS567. Voor deze test hebben we het Samsung SSD 850 PRO 256GB-model gebruikt.

De toegangssnelheid van USB 3.0 is ~ 10x sneller dan USB 2.0 op de XU4!

ETHERNET PRESTATIES

De XU4 heeft een ingebouwde Gigabit Ethernet-controller. Onze bidirectionele streamingsnelheid werd gemeten op ~ 910 Mbps.

Dankzij de geavanceerde technologie van de RTL8153-controller presteert de Ethernet-controller van de XU4 gemakkelijk beter dan de connectiviteitsoplossingen van eerdere generaties.

Test commando
Servermodus: iperf -s
Client-modus: iperf -c [ip-adres] -P 10 -W 32k

NETWERKOPSLAGPRESTATIES

Tegenwoordig zijn netwerkopslagtoepassingen zoals NAS en cloudservices populair. We hebben het beroemde OMV-besturingssysteem (Open Media Vault) op de XU4 uitgevoerd om de prestaties van netwerkopslag te meten.
Zeer betaalbare Seagate externe 8TB HDD was aangesloten op de XU4 via een USB 3.0-poort. De Gigabit Ethernet-poort was verbonden met een Windows 10-pc via een eenvoudige schakelhub.

We hebben een groot 8GB-bestand van de XU4 naar de pc gekopieerd via een Samba-verbinding.
Dit beleid met een downloadsnelheid van ~ 110 MB / sec. De uploadsnelheid werd gemeten op ~ 95 MB / sec.
De overdrachtssnelheid ligt zeer dicht bij het high-end commerciële NAS-product op de markt.

De XU4 is een geweldige oplossing om een ​​persoonlijke netwerkopslagserver te maken!

Heterogene Multi-Processing (HMP) -oplossing

De ODROID XU4, uitgerust met vier grote kernen (ARM® Cortex®-A15 ™ tot 2,0 GHz) en vier kleine kernen (ARM® Cortex®-A7 ™ tot 1,4 GHz), biedt verbeterde verwerkingsmogelijkheden met behoud van de meest efficiënte stroomverbruik beschikbaar. Met de big.LITTLE ™ HMP-oplossing kan de Exynos-5422 maximaal alle acht cores gebruiken om rekenintensieve taken te beheren.

OpenGL ES 3.0 en OpenCL 1.2 voor Linux- en Android-platforms

De ARM® Mali ™ -T628 MP6 GPU biedt belangrijke API-ondersteuning voor OpenGL ES 1.1, OpenGL ES 2.0 en OpenGL ES 3.0, OpenCL 1.2 Full Profile en Google RenderScript. Mali-T628 is de GPU bij uitstek voor gebruik in de volgende generatie marktleidende apparaten, geoptimaliseerd om adembenemende grafische displays te brengen voor consumententoepassingen zoals 3D-graphics, visuele computers, augmented reality, procedurele textuurgeneratie en spraakherkenning. U kunt de volledige OpenGL ES en OpenCL SDK downloaden van de ARM Mali Developer-website. Het is gratis!

Deze schermafbeelding toont OpenGL-ES-applicaties en de Kodi-mediaspeler met Ubuntu Mate-desktop op de HMP-geactiveerde kernel.
