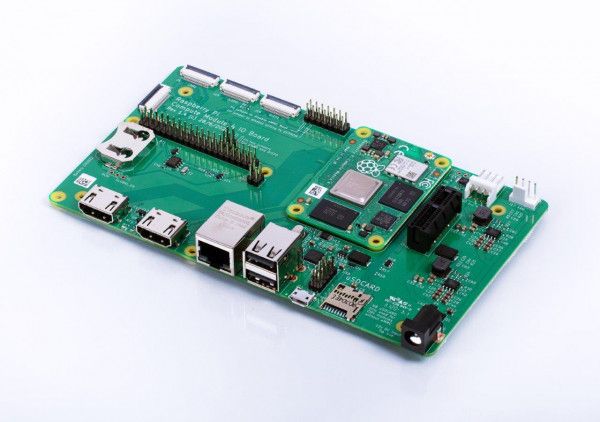

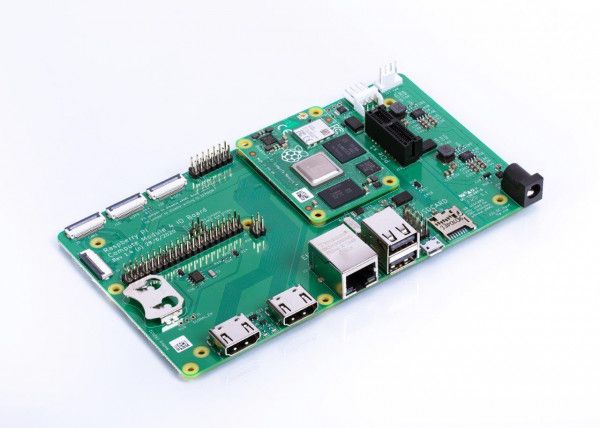

Raspberry Pi Compute Module 4 I/O Board

• Externe voedingsconnector (+ 12V, + 5V)
• 2 x full-size HDMI 2.0-aansluitingen
• 2 x USB 2.0-connectoren, met header voor twee extra connectoren
• Gigabit Ethernet RJ45 met PoE-ondersteuning
• Micro-USB-aansluiting voor het updaten van de rekenmodule 4
• MicroSD-kaartsleuf voor Compute Module 4 Lite (zonder eMMC) varianten
• PCIe Gen 2 x1-aansluiting
• Standaard ventilatorconnector

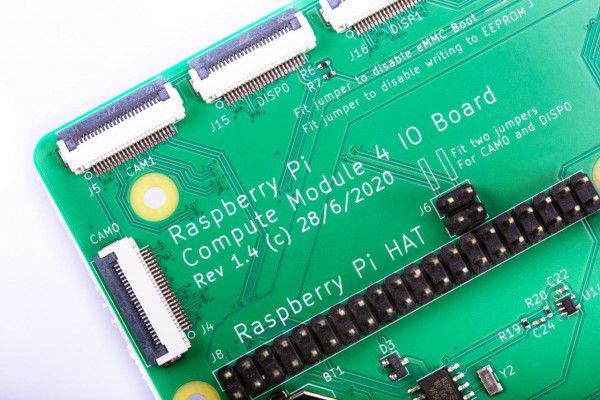

• 2 x MIPI DSI-display FPC-connectoren (22-pins kabel met een pitch van 0,5 mm)
• 2 x MIPI CSI-2 camera FPC-connectoren (22-pins kabel met een pitch van 0,5 mm)
• Standaard Raspberry Pi HAT-connectoren
• Real-time klok met batterijhouder en mogelijkheid om Compute Module 4 te wekken
• Diverse jumpers om specifieke features uit te schakelen, bijv. draadloze connectiviteit, schrijven naar EEPROM

Het Raspberry Pi Compute Module 4 IO-bord heeft uitgebreide conformiteitstests ondergaan en voldoet aan de normen die in veel landen worden vereist. U kunt alle nalevingsinformatie en regionale certificaten vinden op raspberrypi.org/compliance.

Als u de Compute Module 4 IO-board in een product integreert en hulp nodig hebt bij de naleving, kan het Raspberry Pi Integrator-programma helpen: meer informatie en contactgegevens hier.

• Raspberry Pi Compute Module 4 IO Board product brief
• Raspberry Pi Compute Module 4 IO Board datasheet
• Raspberry Pi Compute Module 4 IO Board KiCAD files
  De CM4 IO Board KiCad-ontwerpbestanden vereisen functies die niet aanwezig zijn in de huidige stabiele uitgave van KiCad. Installeer de laatste nachtelijke build. Nightly-builds voor uw besturingssysteem zijn beschikbaar via het
• KiCAD Downloads page.
