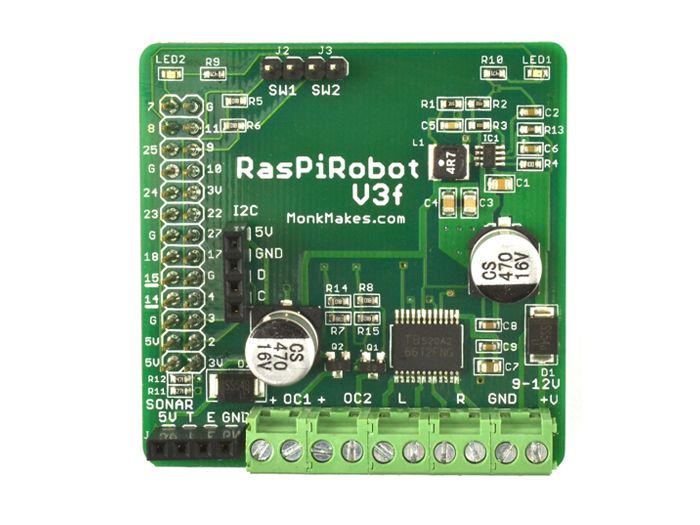

RasPi Robot V3F

De RasPiRobot Board V3 is een uitbreidingskaart die is ontworpen om van uw Raspberry Pi een robotcontroller te maken!
Dit bord wordt volledig geassembleerd geleverd en bevat een geschakelde voeding zodat je je Raspberry Pi kunt voeden met verschillende batterijpakketten.

Het bord past precies bovenop de GPIO-aansluiting van je Pi en maakt bidirectionele besturing van beide motoren mogelijk met een H-Bridge motorchauffeurchip. Hiermee kunt u ook de snelheid van beide motoren onafhankelijk regelen. Het bord kan de Raspberry Pi ook van stroom voorzien met behulp van een koele en efficiënte schakelmodusvoeding, zodat u een volledig geladen Pi en de robot kunt laten werken op 6xAA-batterijen (niet inbegrepen!)

De RRB3 wordt gevoed door een batterij die tussen 6 en 12V DC moet zijn. Hoewel het gebruik van 4 x AA-batterijen in theorie 6 V kan leveren, zal de batterijspanning meestal meestal daaronder vallen, dus het is beter om ten minste 6 x AA-batterijen te gebruiken, oplaadbare of gewone zware batterijen. Een 7.2V LiPo-batterijpakket werkt ook prima.

Merk op dat je geen aparte voeding nodig hebt voor de Raspberry Pi. De RRB3 zal de Raspberry Pi gemakkelijk genoeg kracht geven. Het is echter prima om je Pi via USB van stroom te voorzien, zelfs als de batterijen op de RRB3 zijn aangesloten.

De RRB3 levert stroom aan de motoren rechtstreeks vanuit het batterijpakket.

Product Specificaties

• Merk: SeeedStudio
• Garantie: 2 jaar

Features overig

• Uitgebreide Open Source Python-bibliotheek met voorbeelden - downloaden van Github
• Volledig gemonteerd geleverd - geen solderen
• Bidirectionele controle van twee motoren
• Variabele (PWM) vermogensregeling. Hiermee kunt u zowel de snelheid van de motoren onafhankelijk van elkaar regelen als het gebruik van motoren met een lagere spanning dan de accu.
• Voorziet de Raspberry Pi van stroom - gebruik een volledig geladen Pi en de robot op 6 x AA-batterijen
• Afstandsmeter header aansluiting direct compatibel met goedkope HC-SR-04 ultrasone afstandmeters. Sluit ze gewoon aan
• 5V I2C-header, pin compatibel met Adafruit-displays
• Twee gebufferde open collectoruitgangen geschikt voor elk 2A
• Twee LED's
• Twee schakelingangen
• Schroefklemmen voor motoren en batterij
• Via headers die toegang geven tot alle GPIO-pinnen (hoewel de RRB3 er veel gebruikt)

Compatibiliteit

• Geschikt voor: Raspberry Pi-modellen 3, 2, 1, Zero, A, A +, B en B +

Niet Meegeleverd:

• Raspberry Pi
