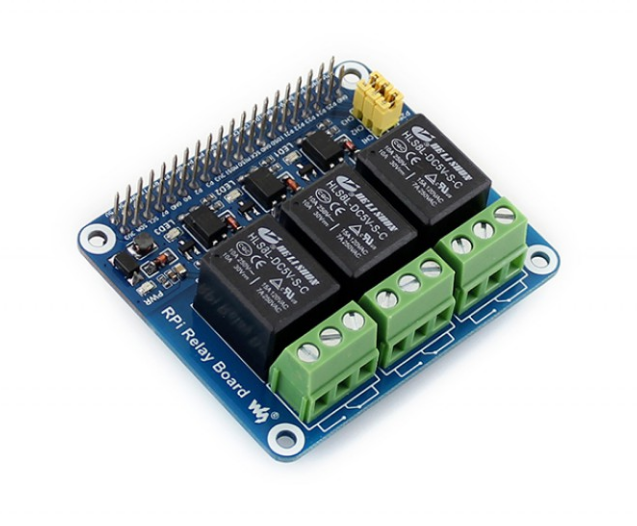

Relais Bordje voor Raspberry Pi

1. Raspberry Pi GPIO-interface: voor het aansluiten van Raspberry Pi
2. Relaisschroefklem: voor het aansluiten van doelapparaten
3. relays
4. Fotocoupler: PC817
5. Relaisindicator
   1. LED aan: relais NC is geopend, NO is gesloten
   2. LED uit: relais NC is gesloten, NO is geopend
6. Stroomindicator
7. Relay-besturingsjumper
   1. kort de jumper: controleer de relais volgens standaard I / O's die in de voorbeeldcode worden gebruikt
   2. open de jumper: controleer de relais door aangepaste I / O's via jumperdraden

• Hoogwaardige relais, belastingen tot 5A 250V AC of 5A 30V DC
• Fotokoppelingsisolatie, voorkom storing van hoogspanningscircuit
• Geïntegreerde LED's voor het weergeven van de relaisstatus
• Relay-besturingsjumper, maakt het mogelijk om de relais te besturen met speciale pinnen anders dan de standaardpinnen
• Wordt geleverd met ontwikkelingshulpmiddelen, inclusief voorbeelden in bedrading Pi, WebioPi, shell, python en bcm2835

Raspberry Pi uitbreidingskaart, vermogensrelais

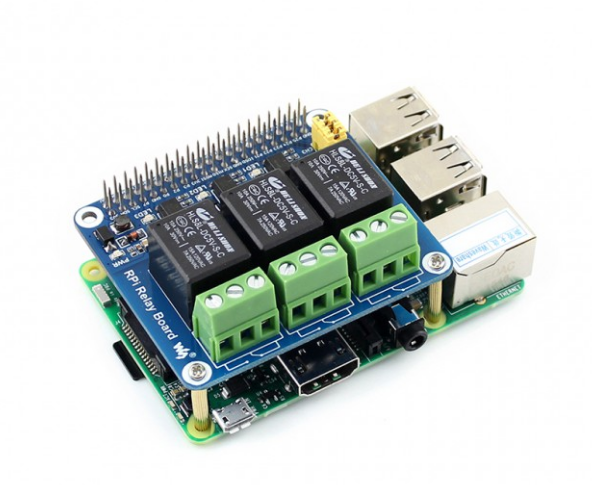

De RPi Relay Board geeft je Pi de mogelijkheid om apparaten met een hoge spanning / hoge stroomsterkte te besturen, waardoor gewone huishoudelijke apparaten gemakkelijk intelligent worden.
