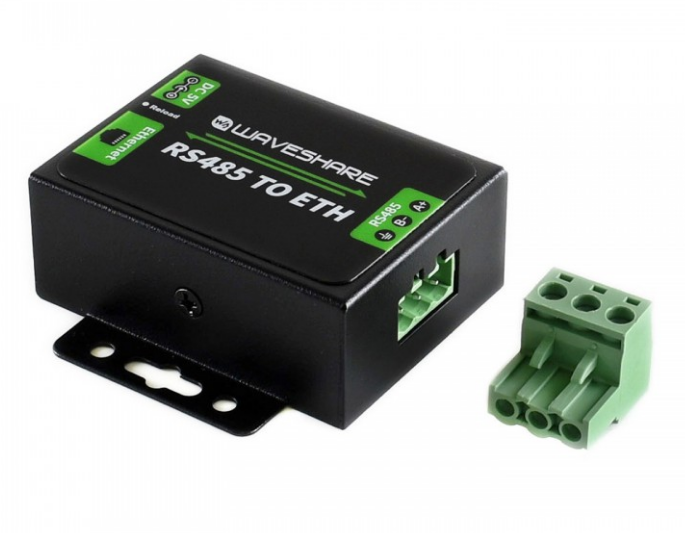

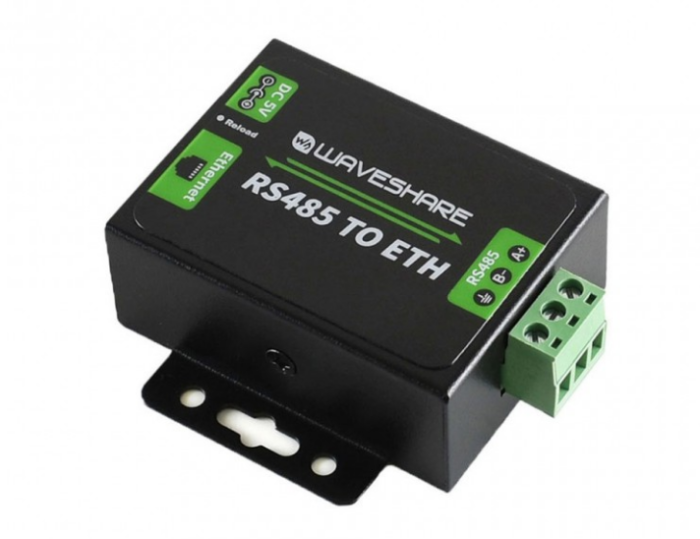

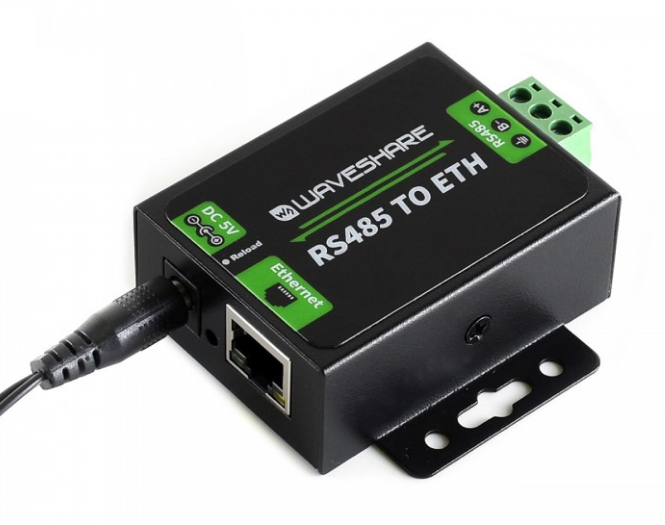

RS485 to Ethernet Converter for EU

De RS485 TO ETH-module biedt een eenvoudige manier om te communiceren tussen RS485 en RJ45-poort Ethernet, deze kan via een webpagina worden geconfigureerd. Inclusief voeding!

Product Specificaties

• Merk: Waveshare
• Garantie: 2 jaar

Features overig

• M0-serie 32-bit ARM-processor, hoge snelheid, hoge efficiëntie
• 10 / 100M Auto-MDI / MDIX ethernet-interface, ongeacht cross-over of straight-through kabel
• Configureerbare RS485-baudrate (600bps ~ 230.4Kbps), ondersteunt vijf opties voor pariteitscontrole: Geen, Oneven, Even, Markeren, Spatie
• Beschikbare werkmodi: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (ondersteunt GET en POST)
• Configureerbaar via webpagina, AT-opdrachten, serieel protocol en netwerkprotocol, biedt configuratieprotocol dat kan worden geïntegreerd in uw eigen software
• KeepAlive-mechanisme, detecteert verbroken verbinding, automatisch opnieuw verbinden
• Firmware kan via het netwerk worden geüpgraded
• Herstel naar fabrieksinstellingen via software en / of hardware
• Wordt geleverd met standaard MAC-adres, dat kan worden aangepast
• Geleverde software: moduleconfiguratiesoftware, TCP / UDP-testtool, VCOM virtuele seriële poortsoftware
• Voorbeeldcode: hostcomputer (socket), VB, C ++, Delphi, Android, iOS, enz.

Compatibiliteit

• Ondersteunt aangepaste hartslagpakketten, zorg ervoor dat de verbinding waarheidsgetrouw is, en voor het actief ophalen van sensorgegevens
• Ondersteunt aangepaste registratiepakketten, waarbij het geregistreerde pakket automatisch als identificatie wordt doorgegeven nadat de verbinding tot stand is gebracht, zodat verschillende apparaten kunnen worden onderscheiden
• Ondersteunt aangepaste webpagina, stelt gebruiker in staat om de moduleconfiguratiepagina aan te passen
• Ondersteunt RFC2217-achtig protocol, kan communiceren met apparaten waarvan de seriële instelling (baudrate, databit, enz.) Kan veranderen
• Ondersteunt time-out reboot (no-data reboot), zorgt voor een langdurige stabiele verbinding, configureerbare herstarttijd
• Ondersteunt DNS-domeinnaamresolutie, configureerbare DNS-server
• Ondersteunt DHCP, automatisch verkregen IP of statische IP

Ethernet:

• Connector: 4-pins RJ45
• Communicatiesnelheid: 10 / 100Mbps
• Interface bescherming: 1.5KV elektromagnetische isolatie
• Protocollen: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
• TX cache: 6Kbyte
• RX-cache: 4Kbyte

RS485:

• Connector: schroefaansluiting (A +, B-, GND)
• Gegevensbit: 5bit, 6bit, 7bit, 8bit
• Stopbit: 1, 2
• Pariteitsbit: Geen, Oneven, Even, Markeren, Spatie
• Baudrate: 600bps ~ 230.4Kbps
• RX-cache: 800 byte
• Hardware flow control: geen
• Interface bescherming:
• 2KV ESD-bescherming
• RS485 pull-up / down-registers: 2.2KΩ

Vermogen:

• Voeding: 5.0 ~ 7.0V (5V aanbevolen)
• Bedrijfsstroom: 150mA (@ 5V)
• Stroomverbruik: <1W
• Interface bescherming: reverse-proof, ESD-bescherming, anti-overspanning

Milieu:

• Bedrijfstemperatuur: -25 ~ 75 ° C
• Opslagtemperatuur: -40 ~ 105 ° C

Extra:
