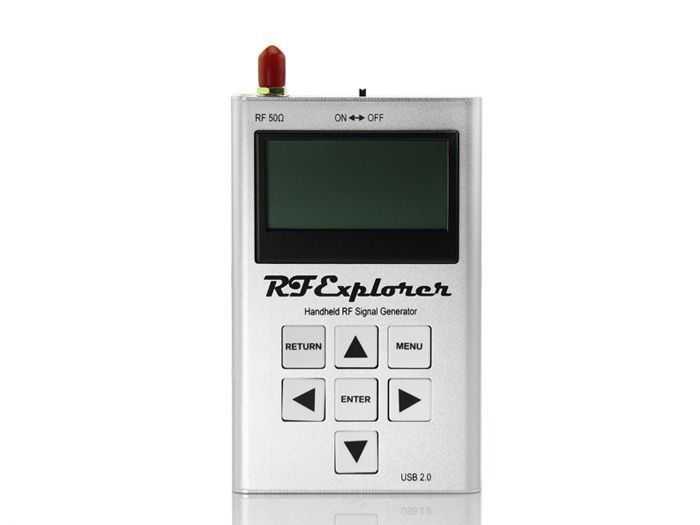

Seeed RF Explorer Signal Generator (RFE6GEN)

De RF Explorer-signaalgenerator (RFEGen) is een krachtige, breedbandige, volledig programmeerbare RF-signaalgenerator. Het is de perfecte metgezel voor de Spectrum Analyzer RF Explorer-productlijn.

Als een op zichzelf staande eenheid kan RFEGen CW- en Sweep-signalen genereren door de ingesloten menu-opties te selecteren. Wanneer verbonden met een pc, kan deze volledig worden geprogrammeerd met de RF Explorer voor Window-softwaretool.

Verder kan de eenheid werken als een krachtige volggenerator wanneer deze wordt gebruikt met RF Explorer Spectrum Analyzer verbonden met dezelfde pc, en biedt volledige Scalar Network Analyzer (SNA) -mogelijkheden. De SNA-functie maakt volledige karakterisering van filters, versterkers en elk RF-apparaat met 2 poorten mogelijk.

Product Specificaties

• Merk: Seeed
• Garantie: 2 jaar

Fysieke eigenschappen

• Gewicht: 251g
• Materiaal: Massief aluminium metalen behuizing
• Afmetingen: 113x70x25 mm
• Aantal knoppen

Features overig

• Zakformaat en lichtgewicht
• Levenslange gratis firmware-upgrades beschikbaar, open voor door de community gevraagde functies
• Lipo met hoge capaciteit voor 16 uur + continu gebruik, oplaadbaar via USB
• RF Explorer voor Window PC-client Open Source
• Kan worden uitgebreid met interne uitbreidingsmodules voor extra ondersteuning en functionaliteit in de band
• Breedband-ondersteuning
• Ondersteund frequentiebereik: 24 tot 6000 MHz
• Frequentiestap / resolutie: 1 KHz
• Frequentiestabiliteit: 0,5 ppm
• Temperatuurgecompenseerd (0-45C)
• Achtergrondverlichting voor goed zicht binnen
• Standaard SMA 50 ohm-connector
• Programmeerbare amplitude met ingebouwde interne programmeerbare verzwakker:
• -40dBm tot -30dBm in stappen van 3dB
• -10dBm tot 0dBm in stappen van 3dB
• Amplitude nauwkeurigheid: + -0.5dB (genormaliseerd) of + -3dB (absoluut)
• Schakel metingspuntsnelheid <10ms
• Grafische weergave LCD 128x64 pixels, uitstekend zicht buitenshuis
• PC Window-client ondersteunt Window XP / Vista / Win7 zowel 32 als 64 bits
• CW-signaalgenerator op elke frequentie in het bereik
• Tracking generator-functionaliteit werkt samen met RF Explorer wanneer verbonden met dezelfde pc
• Sweepgenerator tussen elk naar frequenties in het bereik, met selecteerbare stapgrootte en snelheid
• Uitbreidingspoort voor toekomstige uitbreidingen (hogere RF-vermogensmodi, extra frequentiebanden)

Inbegrepen Meegeleverd:

• 1x RF Explorer Signal Generator
