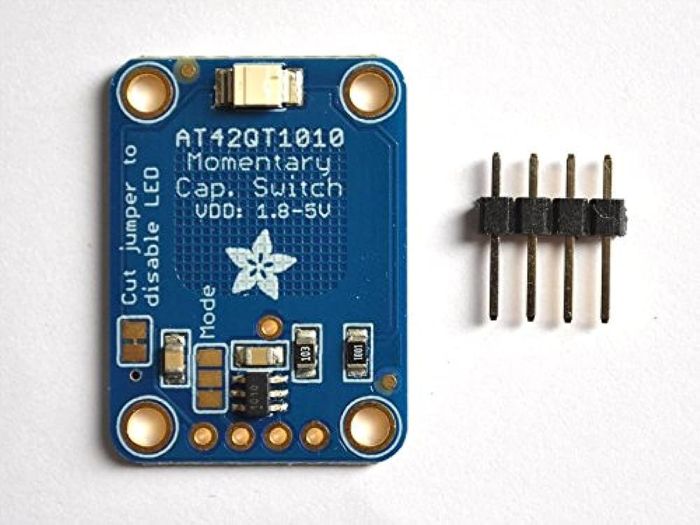

Standalone Momentary Capacitive Touch Sensor Breakout

Dit breakout-bord is de eenvoudigste manier om een ​​project te maken met een enkele "kortstondige" capacitieve aanraaksensor. Hier is geen microcontroller nodig - schakel gewoon voeding in van 1,8 tot 5,5 VDC en raak de pad aan om de sensor te activeren.

Wanneer een capacitieve belasting wordt gedetecteerd (bijvoorbeeld als een persoon het sensorpadgebied aanraakt), gaat de rode LED branden en wordt de uitgangspin hoog.
U kunt ook een draad aan de middelste pad solderen en uw eigen capacitieve pad maken als de ingebouwde pad niet geschikt is voor uw project. Als u stroom wilt besparen, kan de LED worden losgekoppeld van de uitgangspin (knip het spoor tussen de als zodanig gemarkeerde jumper door).

We hebben deze breakout ontworpen om de sneller reagerende "snelle modus" te hebben, die ongeveer 0,5 mA verbruikt. Als je een ultralaag (~50uA) stroomverbruik nodig hebt, kan de modusjumper aan de ene kant worden doorgesneden en aan de andere kant worden gesoldeerd om hem in die modus te fixeren. Controleer het gegevensblad voor specifieke metingen van het energieverbruik.

Wordt geleverd met een volledig gemonteerd bord en een klein staafje met een header van 0,1 inch, zodat je het kunt solderen en op een breadboard kunt aansluiten. Voor extra contacten raden we aan om koperfolie te gebruiken en vervolgens een draad te solderen die aansluit op het foliekussentje en de breakout.
