Standalone Toggle Capacitive Touch Sensor Breakout

Standalone Toggle Capacitive Touch Sensor Breakout

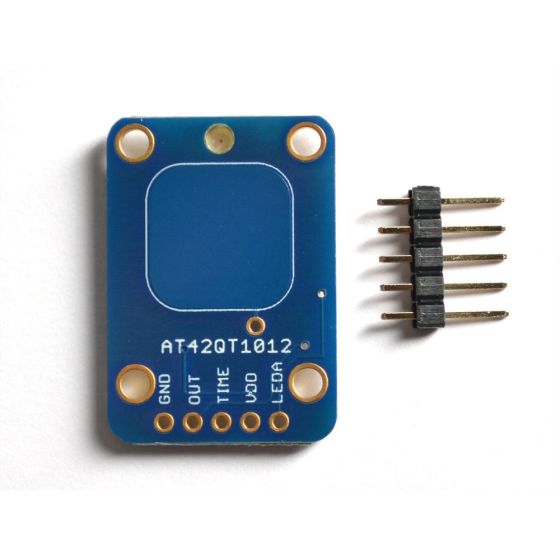

Dit breakout-bord is de eenvoudigste manier om een ​​project te maken met een enkele capacitieve aanraaksensor. Hier is geen microcontroller nodig - schakel gewoon voeding in van 1,8 tot 5,5 VDC en raak de pad aan om de sensor te activeren.

Deze sensor is van het type toggle-uitgang: aanraken, dan aanraken. Dat betekent dat wanneer een capacitieve belasting wordt gedetecteerd (bijvoorbeeld als een persoon het sensorpadgebied aanraakt), de rode LED afwisselend uitgaat en de uitgangspin respectievelijk hoog of laag gaat. Deze sensor is goed voor een project waarbij je iets bij de eerste aanraking wilt activeren en vervolgens wilt deactiveren als je het opnieuw aanraakt, zoals een schakelaar. U kunt ook een draad aan de middelste pad solderen en uw eigen capacitieve pad maken als de ingebouwde pad niet geschikt is voor uw project.

Als u stroom wilt besparen, kan de LED worden losgekoppeld van de uitgangspin (knip het spoor tussen de als zodanig gemarkeerde jumper door). We hebben deze breakout ontworpen voor een oneindige time-out. De chip ondersteunt wel een time-out voor de sensor, dus als er bijvoorbeeld iets wordt ingeschakeld, wordt het uiteindelijk vanzelf uitgeschakeld. Als u deze modus wilt gebruiken, knipt u de TIMER-jumper door en sluit u vervolgens een weerstand/condensator aan op de TIME-pin. Raadpleeg het gegevensblad voor informatie over het berekenen van de TIME-pin, zodat deze overeenkomt met de gewenste time-out.

Wordt geleverd met een volledig gemonteerd bord en een klein staafje met een header van 0,1 inch, zodat je het kunt solderen en op een breadboard kunt aansluiten. Voor extra contacten raden we aan om koperfolie te gebruiken en vervolgens een draad te solderen die aansluit op het foliekussentje en de breakout.
