Tinkerkit Sensor Shield

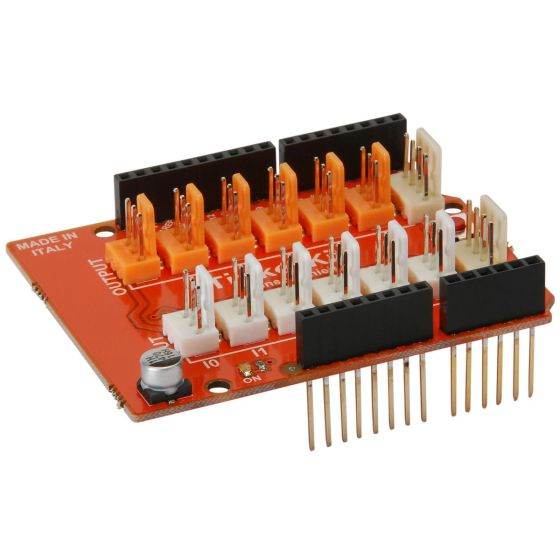

Tinkerkit Sensor Shield V2

Met het Sensor Shield v.2 kunt u de TinkerKit SENSOREN en ACTUATOREN rechtstreeks op de Arduino aansluiten, zonder gebruik van het breadboard.

Het heeft 12 standaard TinkeKit 3-pins connectoren. De 6 met de aanduiding I0 tot en met I5 zijn analoge ingangen. Degenen met het label O0 tot en met O5 zijn analoge uitgangen die zijn aangesloten op de PWM-compatibele uitgangen van het Arduino-bord (het is mogelijk om deze te wijzigen in digitale ingangen, in welk geval ze HOOG of LAAG zullen rapporteren, maar niets daartussenin). Op een standaard Arduino DuemilaNove-bord zijn de pinnen: Pin 11 op de Arduino is O0 op het schild. Pin 10 op de Arduino is O1 op het schild. Pin 9 op de Arduino is O2 op het schild. Pin 6 op de Arduino is O3 op het schild. Pin 5 op de Arduino is O4 op het schild. Pin 3 op de Arduino is O5 op het schild. Modulebeschrijving: Een groene LED geeft aan dat het schild correct wordt gevoed, met een standaard 6 mm drukknop kunt u het bord RESETTEN.

De 4-pins TWI-socket maakt communicatie mogelijk met elk apparaat dat het I2C-protocol ondersteunt via de Wire-bibliotheek op Arduino. Op het stopcontact zijn 5V en aarde aanwezig. Merk op dat op Arduino de I2C-bus analoge ingangen 4 en 5 gebruikt, het gebruik van de TWI-verbinding sluit het gebruik van die analoge ingangen uit. Dankzij de 4-pins SERIËLE aansluiting kan het bord communiceren met andere apparaten die seriële communicatie ondersteunen. Voor uw gemak zijn er 5V en aarde op het stopcontact aanwezig. Let op: Als u gegevens van en naar de computer verzendt of ontvangt, is deze seriële connector niet beschikbaar. Er zijn twee montagegaten voorzien op dezelfde positie als op het Arduino-bord. Via een derde gat kun je de led zien die is aangesloten op pin 13 van de Arduino.
